В прошлой заметке мы рассмотрели виды и типы витой пары, в этот раз рассмотрим с вами оптоволоконный кабель и его виды.
Оптоволоконный кабель – наиболее перспективный в плане скоростных показателей, но и более дорогой по сравнению с коаксиальным кабелем или витой парой. Сейчас он является основой современного Интернета, так как может передавать данные на дальние расстояния и сигналы практически не подвержены затуханиям.

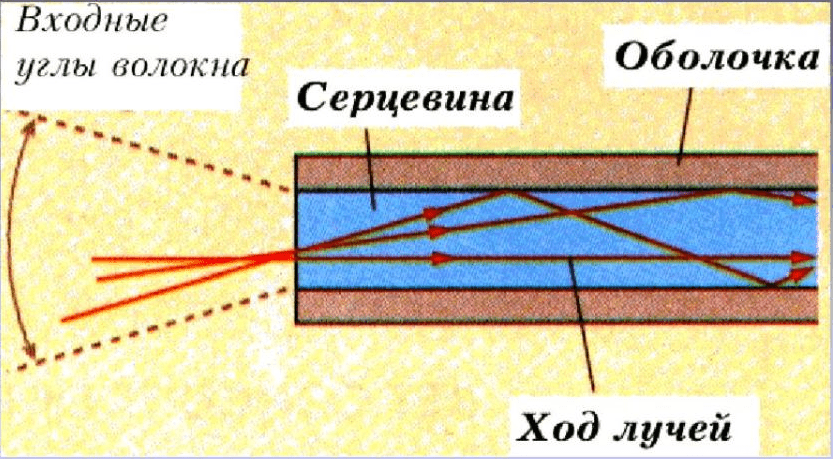

Конструкция и особенности оптоволоконного кабеля
Основные компоненты
- Сердцевина (ядро). Главная светопередающая часть, изготовленная из кварцевого стекла.
- Оболочка (демпфер). Предотвращает выход излучения за пределы ядра. Изготовлена из кварцевого стекла с меньшим показателем преломления.
- Защитная оболочка. Обеспечивает механическую защиту.
Оптоволоконный кабель хрупок и требует осторожного обращения. Однако его главное преимущество – дальность передачи сигнала: многомодовый кабель – до 500 м, одномодовый – до 10 км.
Разновидности оптоволоконных кабелей

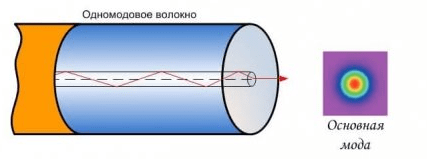

Одномодовый оптоволоконный кабель
Передает только один световой сигнал. За счет меньшей сердцевины уровень затухания ниже, что уменьшает потребность в репитерах. В качестве источника света используется лазер.

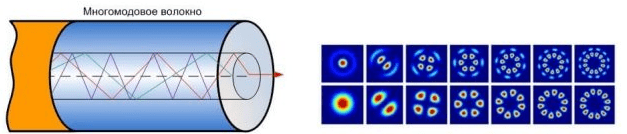

Многомодовый оптоволоконный кабель
Передает несколько световых сигналов с разными длинами волн. За счет более широкой сердцевины имеет большее рассеивание, что требует использования дополнительных повторителей. Используется для соединения точек на расстоянии до 500 м.
Как выбрать между одномодовым и многомодовым кабелем?
Выбор зависит от условий:
- Для коротких расстояний (до 500 м) – многомодовый кабель (более дешевый).
- Для дальних соединений – одномодовый кабель (меньше затухание, но выше стоимость оборудования).

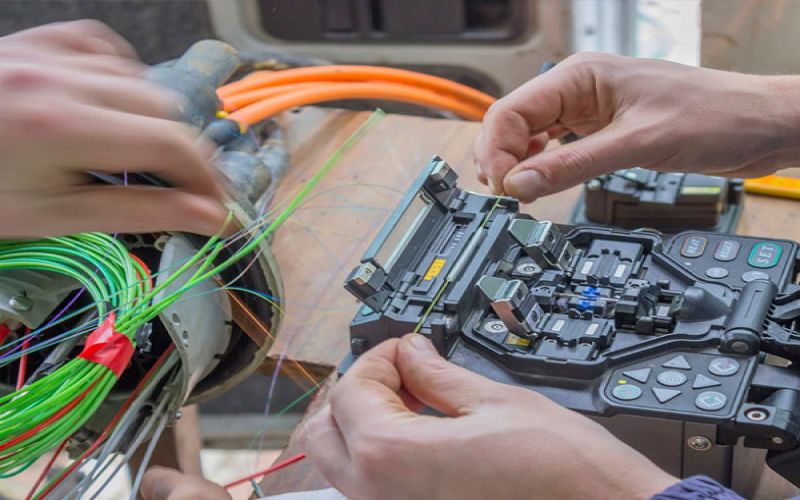

Сварка и соединение оптоволоконных кабелей
Оптические кабели соединяют несколькими способами:
- Механическими соединителями.
- Обжатие волокон с последующим соединением адаптерами.
- Сварка (надежный и наименее теряющий сигнал метод).
Сварка обеспечивает минимальные потери оптической мощности и высокую надежность соединения.
